Accionamiento eléctrico giratorio BMEG

Generalidades

Accionamiento eléctrico giratorio, con o sin respaldo de baterías y/o relé, con posibilidad de accionamiento manual en caso de fallo eléctrico. Acoplable a mandos de seccionadores, interruptores y conmutadores de tipo giratorio para servicio interior y exterior.

Unidad de accionamiento eléctrico y alimentación de corriente continua para el telemando de equipos de maniobra, compuesto por:

• Módulo de mando eléctrico con motorreductor alimentado a 48 V.CC, con salida superior para mandos giratorios.
• Módulo de batería de 48 V.CC.
• Módulo de control con cargador de distintas capacidades, según versiones, alimentado a 220 v.ca y con diferentes indicadores de situación (batería baja, tensión en red, etc.).

Observaciones

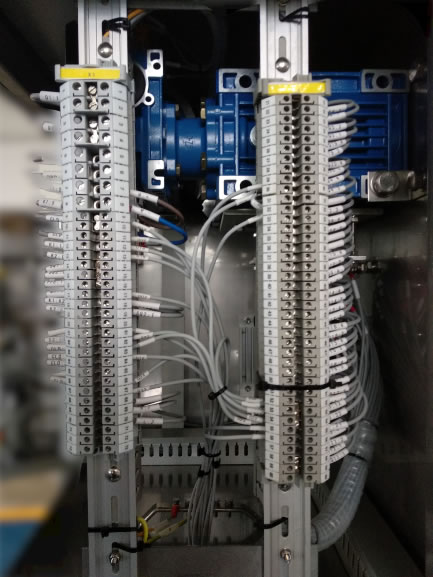

Incorpora bloque de contactos auxiliares (de serie 9A+9C), resistencia de caldeo, bombilla para iluminación y enchufe auxiliar.

Bajo demanda se puede fabricar con posibilidad de control de hasta tres equipos al mismo tiempo.

Funciones RTU configuradas según especificaciones del cliente:

• lógicas programables IEC61131.
• lógica aislamiento de falta.
• detección paso de falta (DPF).
• detección paso de falta direccional.
• relé sobreintensidad de fase direccional (67).
• rele sobreintensidad de neutro direccional (67N).
• rele sobreintensidad de neutro sensible direccional (67NS).
• mediciones V, I, potencia activa P, reactiva Q y aparente S.
• medición de factor de potencia.
• oscilografia.
• histórico de medidas.
• histórico de 4000 eventos con sus medidas registradas.

Protocolos implementados:

• IEC61850
• IEC60870-5-101
• IEC60870-5-103
• IEC60870-5-104
• DNP3.0
• Procome
• Websever http/https HTML5 con TLS/SSL
• ftp/sftp
• puertos fibra/rj45/rs232/rs485

Construcción

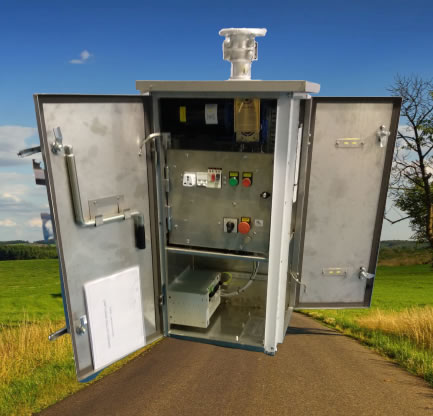

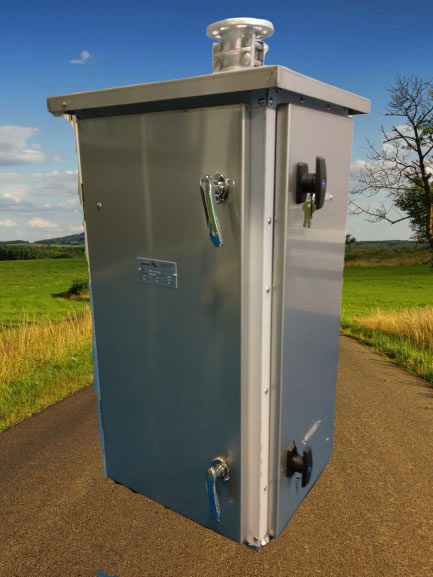

Armario metálico con protección IP54, S/CEI 144. posibilidad de cierre mediante candado o cerradura. motorreductor de 48 VCC con doble reducción corona-sinfín y embrague intermedio para el accionamiento manual.

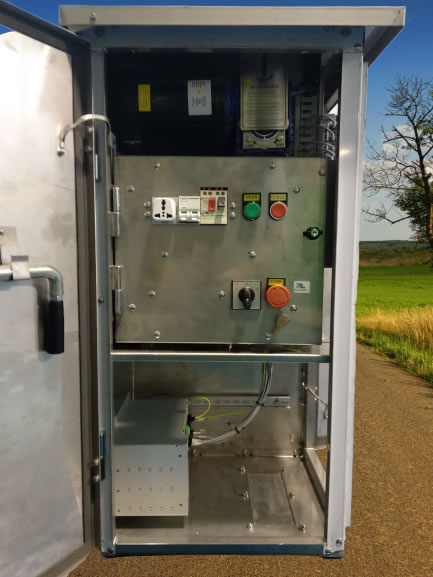

Posibilidad de accionamiento por control remoto o local (por pulsadores o maneta manual).

Módulo de alimentación en CC formado por batería de acumuladores estancos de NI-CD (bajo demanda, acumuladores de plomo). Elementos de control de baja tensión según normas UNE.

Espacio disponible para la colocación de un modem para la gestión remota de las señales de control.
