Interruptor-seccionador giratorio de doble apertura doble cámara LD2
s de doble apertura y doble cámara y se fabrica para 52 y 72,5 kV. Admite toda clase de montajes y disposiciones.
Generalidades

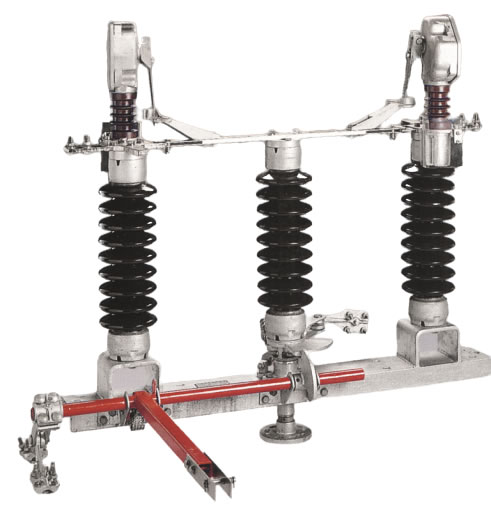

Interruptor-seccionador III giratorio, de apertura lateral, 3 columnas por polo, con doble cámara cerrada para la ruptura del arco.
Para 52 o 72,5 kV de tensión e intensidades de 400 y 630 A, válido para maniobras de línea o de protección de transformadores.
Accionamiento manual o motorizado, de tracción o giratorio, según montaje.
Observaciones

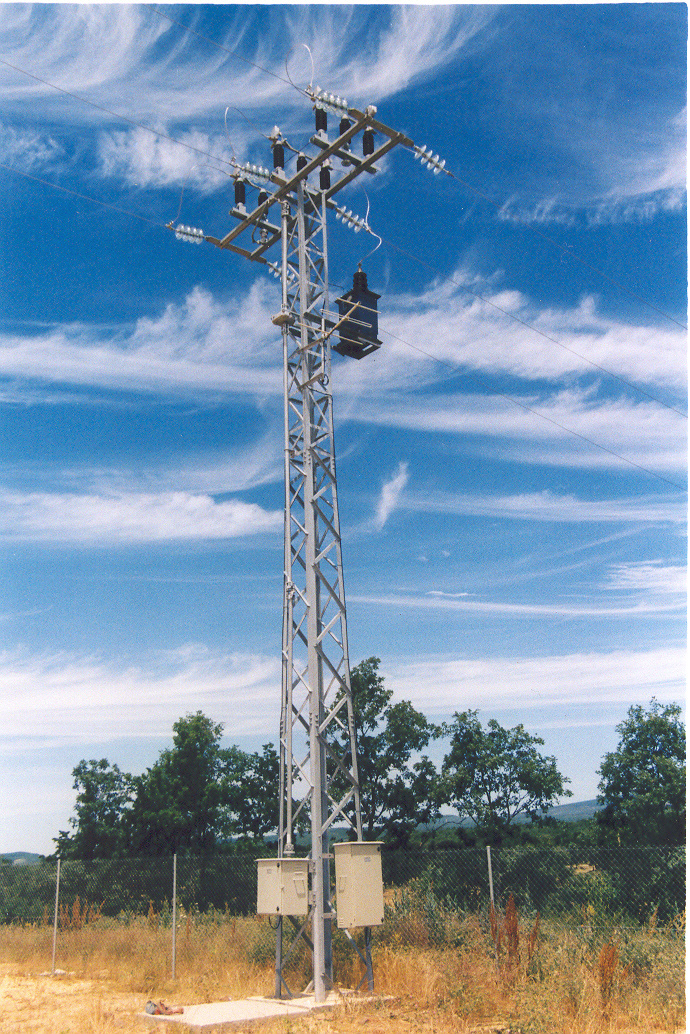

Admite tanto montaje vertical como horizontal y puede montarse por fases independientes o en tripolar.
Otras ejecuciones especiales, bajo demanda.
Construcción
El bastidor es de perfil en U galvanizado en caliente, con aisladores de porcelana o poliméricos según normas UNE 21110 y las vías de corriente son de cobre electrolítico protegido.
