Interruptor-seccionador giratorio de apertura lateral camara simple LDT
Interruptor-Seccionador de apertura lateral con una cámara de ruptura para la extinción del arco.
Generalidades
Interruptor-seccionador III giratorio, de apertura lateral, con cámara cerrada para la ruptura del arco.
Para 24 o 36 kV de tensión e intensidades de 400 y 630 A, válido para maniobras de línea o de protección de transformadores.
Accionamiento manual o motorizado, de tracción o giratorio, según montaje.
Observaciones
Admite tanto montaje vertical como horizontal y puede montarse por fases independientes o en tripolar.
Otras ejecuciones especiales, bajo demanda.
Construcción
El bastidor es de perfil en U galvanizado en caliente, con aisladores de porcelana o poliméricos según normas UNE 21110 y las vías de corriente son de cobre electrolítico protegido.
Planos
- Interruptor-Seccionador LDT hasta 36 kV, 630 A, sobre bastidor. PR-1028
- Interruptor-Seccionador LDT hasta 36 kV, 630 A, en fases independientes. PR-1139

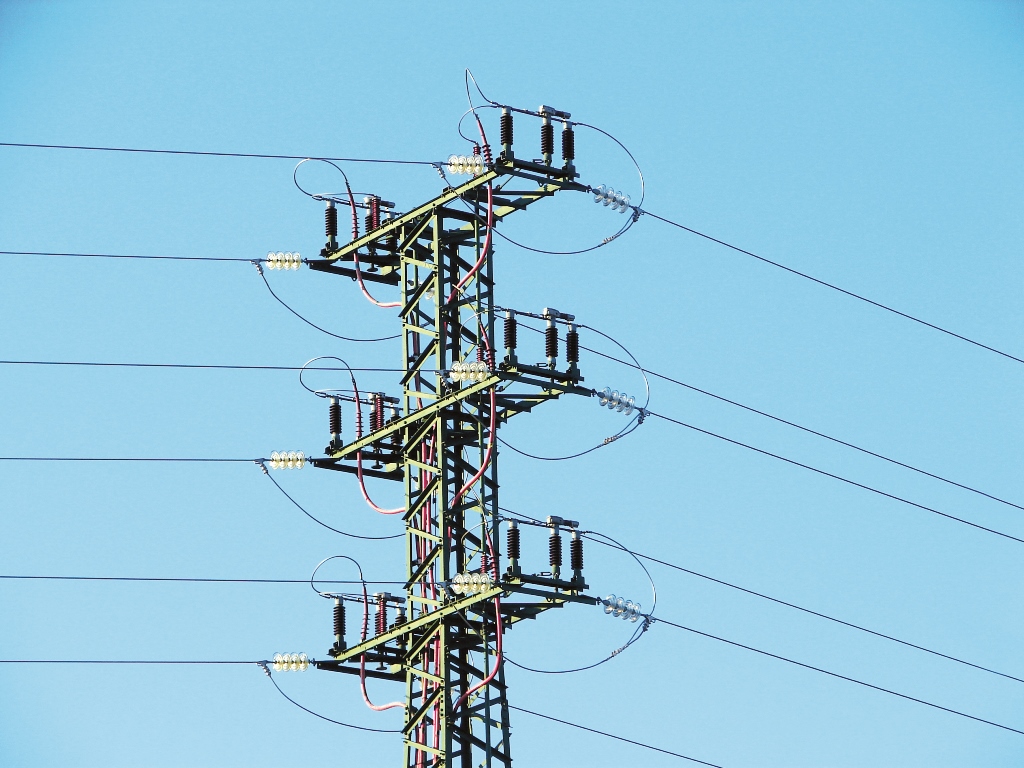

- Montaje por fases independientes, en bandera. PR-1062

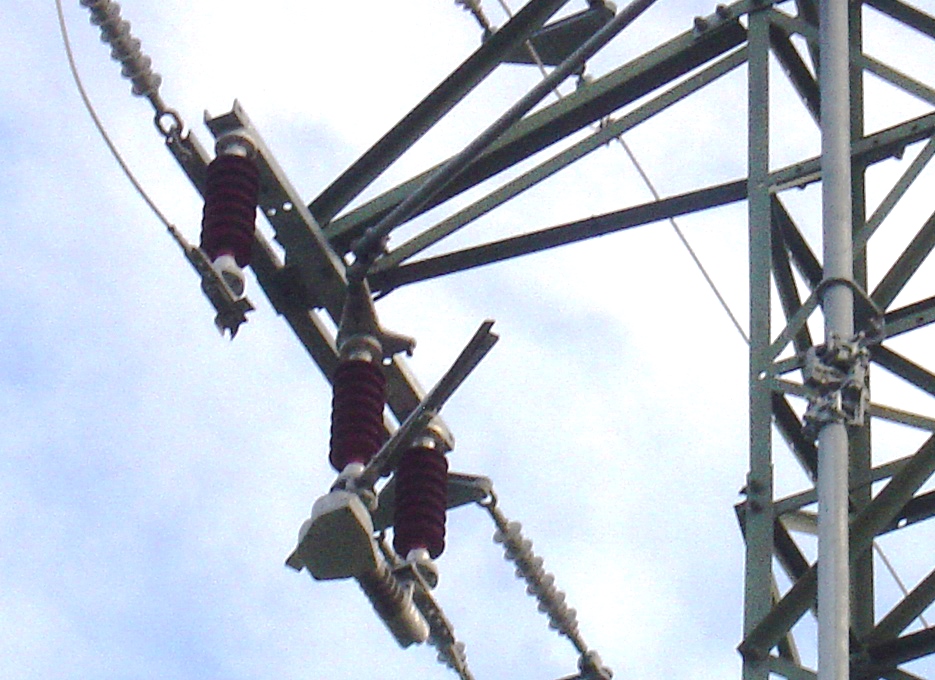

- Interruptor-Seccionador LDT hasta 36 kV, 630 A, suspendido. PR-1332
- Montaje por fases independientes, en bandera, suspendido. PR-1063
- Caja de conexión rápida (CRI) para cierre independiente del operador. PR-1024
- Montaje LDTn 27/900 en poste, fases a la misma altura
- Fase Interruptor-Seccionador de exterior de dos columnas, fases independientes Modelo LDTn 27/900-PAT
- Montaje LDTn 38/900 vertical en poste, fases a la misma altura
- Montaje LDTn 38/900 en vertical para portal
